OKazaki　底座加工工具系列
CBS
直柄沉頭銑刀

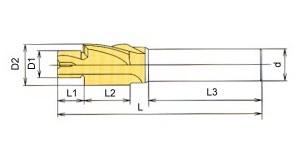

單位:mm　●直柄沉頭鑽頭　●斜柄沉頭鑽頭

品番
TOOL NO.

 尺寸 在庫
公稱 刃徑
D2		 柄徑
d		 導刃徑
D1		 導刃長
L1		 刃長
L2		 柄長
L3		 全長
L
CBS03 3 5.9 6 3.2 3 7 27 37 ●
CBS04 4 7.4 4.2 4 10 30 44 ●
CBS05 5 8.9 5.2 5 13 28 51 ●
CBS06 6 10.5 8 6.2 6 15 32 58 ●
CBS08 8 13.4 10 8.2 8 16 38 67 ●
CBS10 10 16.8 12 10.3 10 43 74 ●
CBS12 12 18.8 12.4 12 20 46 83 ●
CBS14 14 26.4 14.4 14 51 90 ●
CBS16 16 26.0 16 16.5 16 22 48 100 ●
CBS18 18 28.0 18.5 18 24 104 ●
CBS20 20 30.0 21.0 21 26 109 ●



英制用
品番
TOOL NO.		 尺寸 在庫
公稱 刃徑
D2		 柄徑
d		 導刃徑
D1		 導刃長
L1		 刃長
L2		 柄長
L3		 全長
L
CBS1/4 1/4 11 8 6.55 3 14 33 58 ●
CBS5/16 5/16 14 10 8.25 8 16 38 67 ●
CBS3/8 3/8 15 12 9.8 9 43 73 ●
CBS1/2 1/2 20 13.2 13 20 46 83 ●
